ПРЕДОСТЕРЕЖЕНИЕ
	Для предотвращения повреждения печатных плат (P-плат) статическим электричеством не прикасайтесь к компонентам на P-платах основного блока и на системных платах. При необходимости манипуляций с P-платами надевайте заземляющий браслет.

Примечание
	Перед установкой системных плат обязательно выключите УАТС и отключите шнур электропитания.

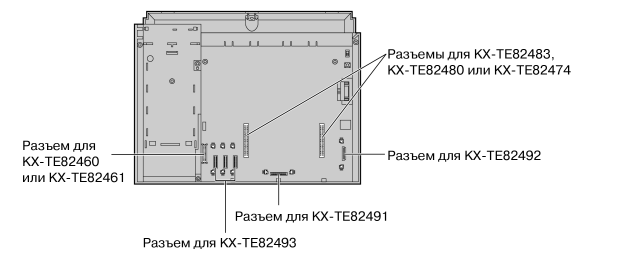

Функция

Обеспечивает 3 внешние (CO) линии и 8 гибридных внутренних линий для базовой системы KX-TES824.

Установка KX-TE82483 в KX-TES824

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

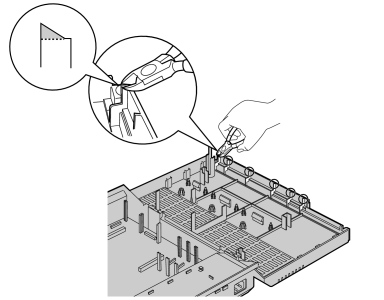

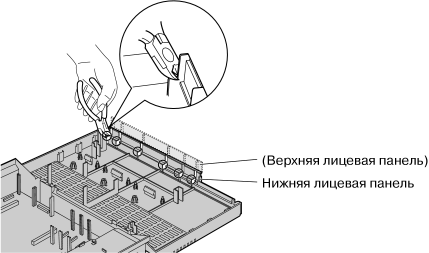

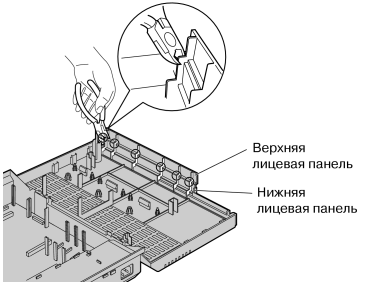

С помощью кусачек удалите 6 выступов, отмеченных кружками, и снимите верхнюю лицевую панель, как показано ниже.

3.

Удалите все остатки пластмассы, чтобы поверхность была гладкой.

4.

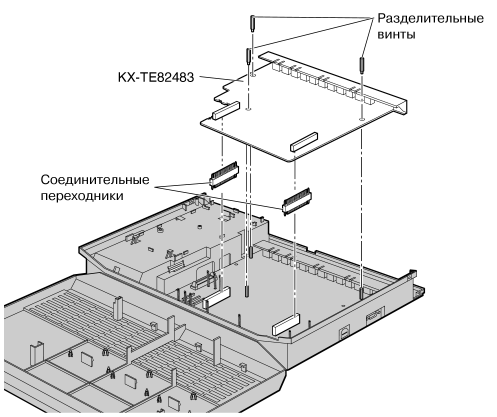

Установите 2 соединительных переходника в основной блок, установите плату, как показано ниже, и заверните 3 разделительных винта.

5.

Подключите модульные разъемы телефонных шнуров (2-проводных кабелей) к модульным портам внешних (CO) линий платы. (→ 2.4.1 Подключение внешних (CO) линий)

6.

Подключите соединительные провода к клеммной колодке или модульным разъемам, установленным телефонной компанией.

7.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

8.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

9.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Функция

Обеспечивает 2 внешние (CO) линии и 8 аналоговых телефонных линий для базовой системы KX-TES824/KX-TEM824.

Установка KX-TE82480 в KX-TES824

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

Снимите верхнюю лицевую панель. Процедура снятия панели описана в предыдущем разделе.
(→ 2.3.2 8-портовая плата гибридных внутренних линий с 3-мя портами аналоговых внешних (CO) линий (KX-TE82483))

3.

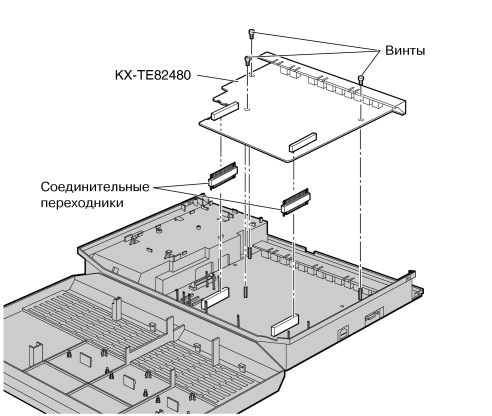

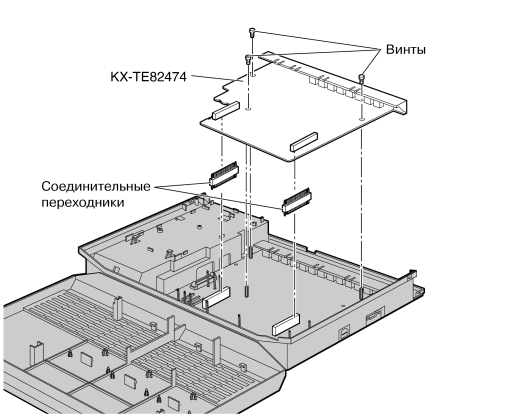

Установите 2 соединительных переходника в основной блок, установите плату, как показано ниже, и заверните 3 винта.

4.

Подключите модульные разъемы телефонных шнуров (2-проводных кабелей) к модульным портам внешних (CO) линий платы. (→ 2.4.1 Подключение внешних (CO) линий)

5.

Подключите соединительные провода к клеммной колодке или модульным разъемам, установленным телефонной компанией.

6.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

7.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

8.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Установка KX-TE82480 на 8-портовую плату гибридных внутренних линий с 3-мя портами аналоговых внешних (CO) линий (KX-TE82483), установленную в KX-TES824

Примечание
	KX-TE82480 устанавливается на верхнюю часть KX-TE82483.

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

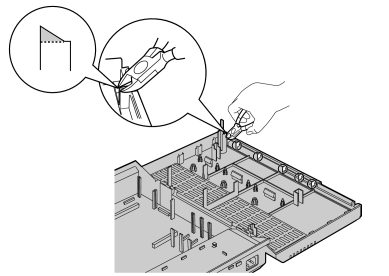

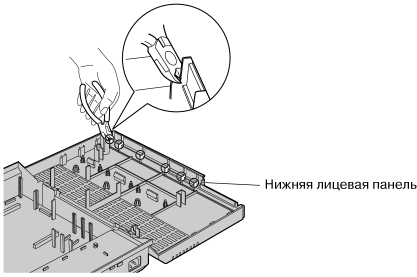

С помощью кусачек удалите 6 выступов, отмеченных кружками, и снимите верхнюю лицевую панель или обе лицевые панели (верхнюю и нижнюю), как показано ниже.

3.

Удалите все остатки пластмассы, чтобы поверхность была гладкой.

4.

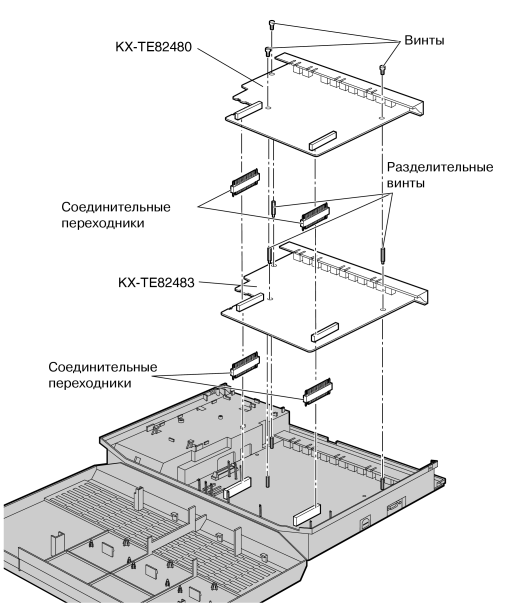

Установите соединительные переходники и разделительные винты, установите платы, как показано ниже, и заверните 3 винта.

5.

Подключите модульные разъемы телефонных шнуров (2-проводных кабелей) к модульным портам внешних (CO) линий платы. (→ 2.4.1 Подключение внешних (CO) линий)

6.

Подключите соединительные провода к клеммной колодке или модульным разъемам, установленным телефонной компанией.

7.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

8.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

9.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Установка KX-TE82480 в KX-TEM824

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

С помощью кусачек удалите 6 выступов, отмеченных кружками, и снимите лицевую панель, как показано ниже.

3.

Удалите все остатки пластмассы, чтобы поверхность была гладкой.

4.

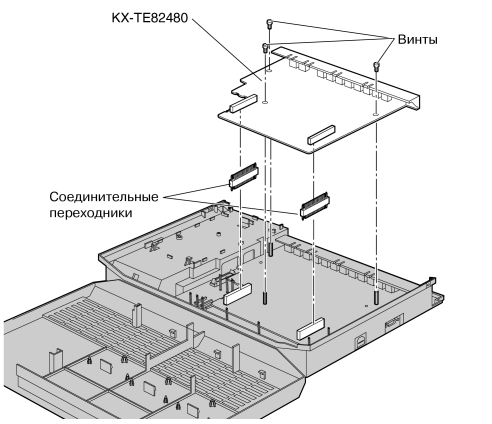

Установите 2 соединительных переходника в основной блок, установите плату, как показано ниже, и заверните 3 винта.

5.

Подключите модульные разъемы телефонных шнуров (2-проводных кабелей) к модульным портам внешних (CO) линий платы. (→ 2.4.1 Подключение внешних (CO) линий)

6.

Подключите соединительные провода к клеммной колодке или модульным разъемам, установленным телефонной компанией.

7.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

8.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

9.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Функция

Обеспечивает 8 аналоговых телефонных линий (ТА) для базовой системы KX-TES824/KX-TEM824.

Установка KX-TE82474 в KX-TES824

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

Снимите верхнюю лицевую панель. Процедура снятия панели описана в предыдущем разделе.
(→ 2.3.2 8-портовая плата гибридных внутренних линий с 3-мя портами аналоговых внешних (CO) линий (KX-TE82483))

3.

Установите 2 соединительных переходника в основной блок, установите плату, как показано ниже, и заверните 3 винта.

4.

Подключите модульные разъемы телефонных шнуров (2-проводных кабелей) к модульным портам внешних (CO) линий платы. (→ 2.4.1 Подключение внешних (CO) линий)

5.

Подключите соединительные провода к клеммной колодке или модульным разъемам, установленным телефонной компанией.

6.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

7.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

8.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Установка KX-TE82474 на 8-портовую плату гибридных внутренних линий с 3-мя портами аналоговых внешних (CO) линий (KX-TE82483), установленную в KX-TES824

Примечание
	KX-TE82474 устанавливается на верхнюю часть KX-TE82483.

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

Снимите нижнюю лицевую панель или обе лицевые панели (верхнюю и нижнюю). Процедура снятия панелей описана в разделе "Установка KX-TE82480 на 8-портовую плату гибридных внутренних линий с 3-мя портами аналоговых внешних (CO) линий (KX-TE82483), установленную в KX-TES824". (→ 2.3.3 8-портовая плата аналоговых внутренних линий с 2-мя портами аналоговых внешних (CO) линий (KX-TE82480))

3.

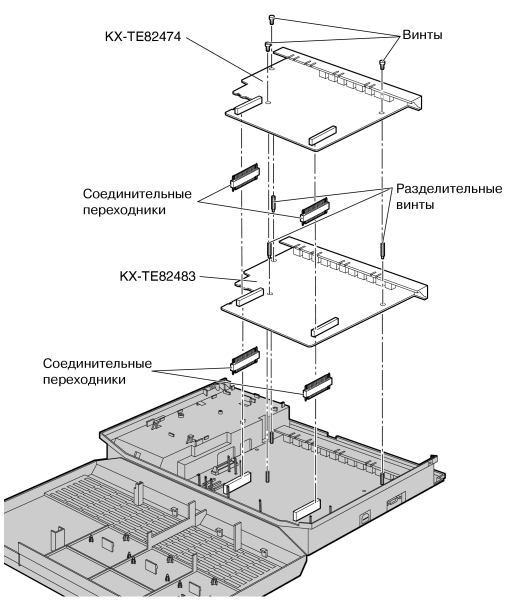

Установите соединительные переходники, установите платы, как показано ниже, и заверните 3 винта.

4.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

5.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

6.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Установка KX-TE82474 в KX-TEM824

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

Снимите лицевую панель. Процедура снятия панелей описана в разделе "Установка KX-TE82480 в KX-TEM824". (→ 2.3.3 8-портовая плата аналоговых внутренних линий с 2-мя портами аналоговых внешних (CO) линий (KX-TE82480))

3.

Установите 2 соединительных переходника в основной блок, установите плату, как показано ниже, и заверните 3 винта.

4.

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам внутренних линий платы. (→ 2.5.1 Подключение внутренних линий)

5.

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров)

6.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Функция

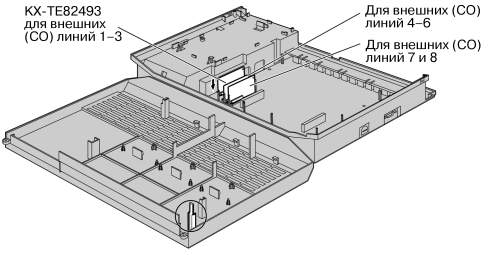

Обеспечивает поддержку идентификации вызывающего абонента (Caller ID) для 3 внешних (CO) линий. Одна плата может быть установлена для внешних (CO) линий 1-3. Для внешних (CO) линий 4-6 может быть установлена вторая плата, а для внешних (CO) линий 7 и 8 – третья плата.
Поддерживается идентификация вызывающего абонента стандартов FSK (частотная манипуляция) и DTMF (двухтональный многочастотный набор). Для получения информации о типе идентификации вызывающего абонента, используемом в конкретном регионе, обратитесь в телефонную компанию.

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

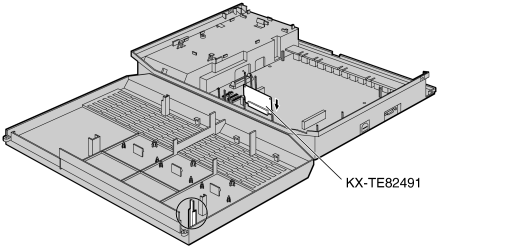

Вдвигайте плату между направляющими, пока она не будет зафиксирована в требуемом положении после щелчка, затем присоедините к плате соединитель.

Примечание
	Будьте особенно осторожны, чтобы не повредить компонент корпуса, отмеченный кружком.

3.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Примечание
	Для удаления платы следуйте инструкциям, приведенным ниже.

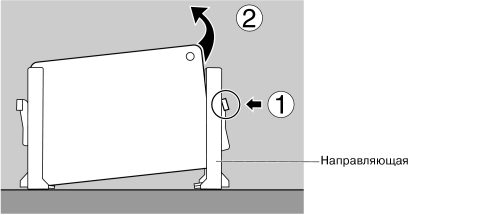

1.	Для отсоединения платы нажмите на фиксатор, расположенный на боковой поверхности одной из направляющих, в направлении стрелки.
2.	Нажимая на фиксатор, приподнимите край платы. (При выполнении этой операции не прикасайтесь к электронным компонентам платы.)

Функция

Обеспечивает подключение 2 домофонов и 2 электромеханических дверных замков.
При программировании или получении доступа к функциям, связанным с этой платой, следует иметь в виду, что подключенные домофоны, электромеханические дверные замки и/или реле имеют номера 1 и 3 (а не "1" и "2").

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

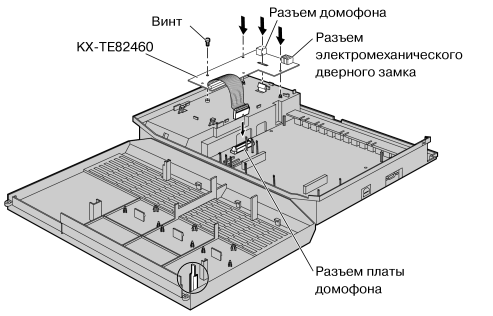

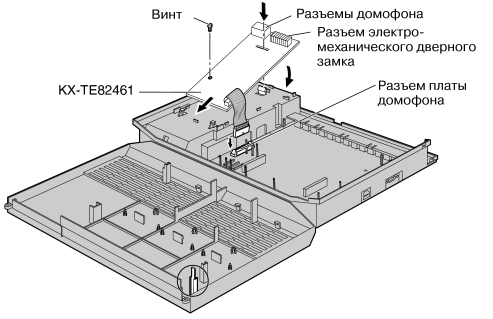

Установите 2-портовую плату домофона в основной блок, подключите шнур к разъему платы домофона и заверните винт.

Примечание
	Будьте особенно осторожны, чтобы не повредить компонент корпуса, отмеченный кружком.

3.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Функция

Обеспечивает подключение 4 домофонов и 4 электромеханических дверных замков.

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

Установите 4-портовую плату домофона в основной блок, подключите шнур к разъему платы домофона и заверните винт.

Примечание
	Будьте особенно осторожны, чтобы не повредить компонент корпуса, отмеченный кружком.

3.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

Функция

При установке вспомогательной платы расширения OGM DISA/UCD появляется возможность одновременного воспроизведения 2 сообщений для вызывающих абонентов, а общая продолжительность записи УАТС возрастает с 3 до 6 минут.
Кроме того, функцией протокола работы УАТС поддерживается регистрация до 10 000 входящих/исходящих вызовов по внешним (CO) линиям для УАТС и 10 000 исходящих вызовов по внешним (CO) линиям для каждого внутреннего абонента.

ПРЕДОСТЕРЕЖЕНИЕ
	В случае удаления платы расширения OGM DISA/UCD не установлена сохранение данных протокола работы УАТС на плате не гарантируется.

Функция

Обеспечивает продолжительность записи сообщений в 60 минут (2 канала) с использованием функции встроенной системы обмена речевыми сообщениями.

1.

Ослабьте винты и откройте верхнюю и нижнюю лицевые панели. (→ 2.2.3 Снятие/установка панелей)

2.

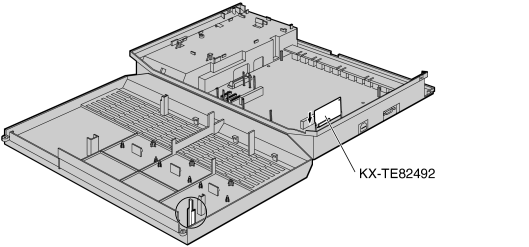

Вдвигайте плату между направляющими, пока она не будет зафиксирована в требуемом положении после щелчка, затем присоедините к плате соединитель.

Примечание
	Будьте особенно осторожны, чтобы не повредить компонент корпуса, отмеченный кружком.

3.

Закройте панели и заверните винты. (→ 2.2.3 Снятие/установка панелей)

4.

Выполните инициализацию 2-канальной платы речевых сообщений посредством системного программирования. (→ 2.10.1 Запуск усовершенствованной гибридной системы)
