2.5 Подключение внутренних линий

2.5.1 Подключение внутренних линий

Разъемы внутренних линий могут использоваться для подключения системных телефонов (СТ), консолей прямого доступа (DSS), аналоговых телефонных аппаратов (ТА) и систем речевой почты.
Примечание
СТ, оборудованный дисплеем, следует подключить к разъему внутренней линии 01, поскольку эта внутренняя линия автоматически назначается как внутренняя линия менеджера.

Подключение

Подключите модульные разъемы телефонных шнуров (2- или 4-проводных кабелей) к модульным разъемам УАТС.

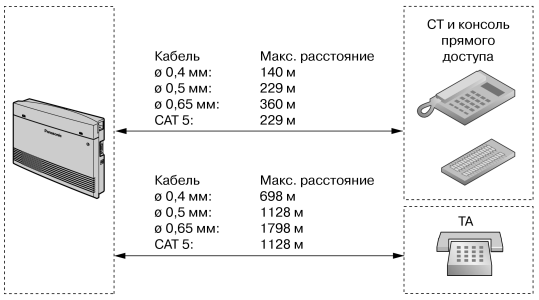

Максимальная длина кабелей внутренних линий (типа "витая пара")

Для каждой внутренней линии необходимо 2- или 4-проводное подключение, как показано ниже. Для подключения могут использоваться 4 контакта: "T" (провод a), "R" (провод b), "H" (высоковольтный) и "L" (низковольтный).

Телефон

Провод

ТА
1-парный провод (T, R)
СТ (например, KX-T7735)
2-парный провод (T, R, H, L)
Консоль прямого доступа
1-парный провод (H, L)
Примечание
Если к УАТС подключен телефон или автоответчик с реле A-A1, установите переключатель реле A-A1 на телефоне или автоответчике в положение "OFF".

2.5.2 Параллельное подключение внутренних линий

Любой аналоговый телефонный аппарат (ТА) можно подключить к гибридному порту параллельно системному телефону (СТ) следующим образом:
Примечание
Аналогично ТА, параллельно с СТ может быть подключен автоответчик, факсимильный аппарат или модем.
