2.2 Установка усовершенствованной гибридной системы

2.2.1 Распаковка

В комплект поставки входит следующее.

Основной блок

Шнур электропитания*

Компакт-диск, техническая документация

1 комплект

Винты (для настенного монтажа)

Шайбы (для настенного монтажа)

Разъем для кабеля устройства оповещения

Разъем для кабеля источника аудиосигналов

Кабельный хомут

Штырь

Тип шнура электропитания может варьироваться в зависимости от страны/региона эксплуатации изделия.
Для стран/регионов Центральной и Южной Америки в комплект поставки может входить несколько различных типов шнуров электропитания.

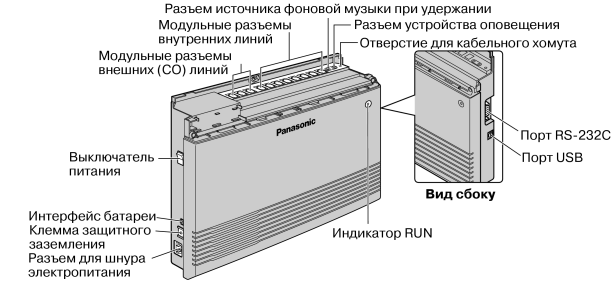

2.2.2 Наименования и расположение

2.2.3 Снятие/установка панелей

Снятие панелей

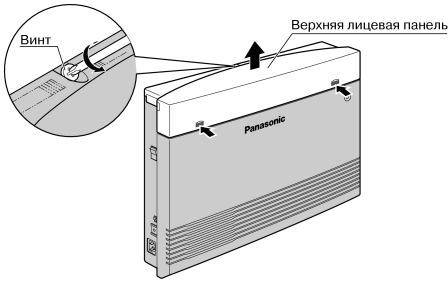

Отверните винт верхней панели.

Удалите верхнюю лицевую панель.

Примечание
	Винт не вынимается из панели.

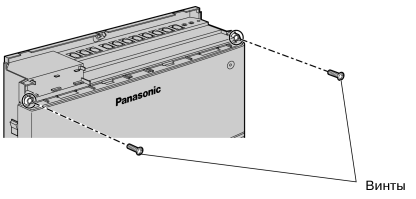

Отверните 2 винта нижней панели.

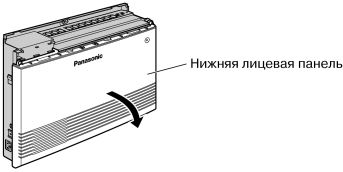

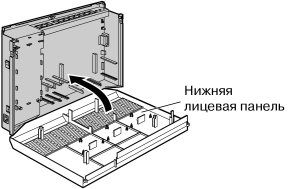

Откройте нижнюю лицевую панель.

Установка панелей

Установите нижнюю лицевую панель.

Вверните 2 винта нижней панели.

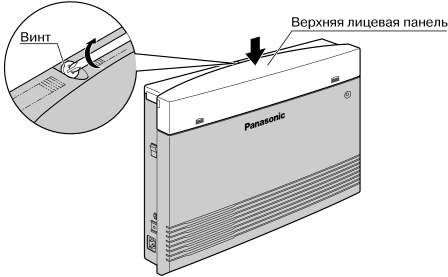

Установите верхнюю лицевую панель и приверните винт.

Примечание
	Из соображений безопасности при работе УАТС лицевая панель должна быть обязательно установлена.

ПРЕДОСТЕРЕЖЕНИЕ
	Надежно приверните указанный выше винт для предотвращения отсоединения основного блока при переносе УАТС.

2.2.4 Закрепление шнуров

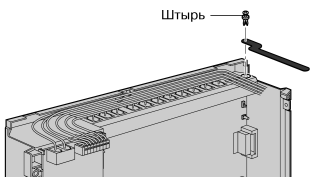

Вставьте штырь в отверстие в кабельном хомуте.

Вставьте штырь и кабельный хомут в отверстие в корпусе УАТС.

Закрепите кабельным хомутом все шнуры.

Установите панели. (→ 2.2.3 Снятие/установка панелей)

Свяжите все подключенные шнуры в жгут и закрепите их на стене так, чтобы исключить возможность их случайного выдергивания из УАТС.

Примечание

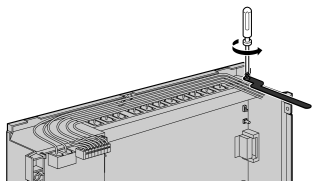

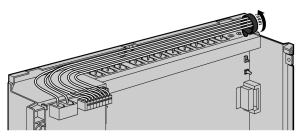

	Для удаления штыря используйте отвертку, как показано ниже.

2.2.5 Подключение заземления корпуса

ВАЖНАЯ ИНФОРМАЦИЯ
	Корпус УATC следует заземлить.

1.	Отверните винт.
2.	Подключите провод заземления (поставляется пользователем)*.
3.	Приверните винт.
4.	Подключите провод заземления к земле.

Используйте провод заземления с поперечным сечением проводника не менее 0,75 мм² или 18 AWG. Провод заземления должен иметь зеленую с желтым изоляцию.

•	Обязательно соблюдайте применимые местные нормы, например, установленные в законах или иных нормативных документах.
•	Правильное заземление необходимо для защиты УАТС от внешних помех и снижения риска поражения электрическим током в случае удара молнии.
•	Заземляющий контакт кабеля питания переменным током может не обеспечивать полную защиту УАТС от внешних помех и ударов молнии. Настоятельно рекомендуется создать надежное постоянное подключение клеммы заземления основного блока к земле.

2.2.6 Подключение резервных аккумуляторных батарей

Резервные аккумуляторные батареи, подключаемые посредством кабеля резервной аккумуляторной батареи, обеспечивают подачу питания для УATC и нормальное функционирование системы в случае исчезновения электропитания. В случае исчезновения электропитания резервная аккумуляторная батарея автоматически поддерживает бесперебойное питание УATC.

Установите выключатель питания УАТС в положение "OFF" и отсоедините шнур электропитания от электрической розетки переменного тока.

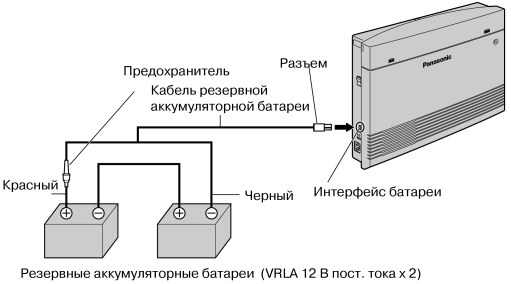

Подключите кабель резервной аккумуляторной батареи, присоединенный к 2 идентичным резервным аккумуляторным батареям.

Поставляемые пользователем компоненты

•	Резервные аккумуляторные батареи: VRLA (свинцово-кислотная батарея с регулирующим клапаном) 12 В пост. тока × 2
•	Кабель резервной аккумуляторной батареи: KX-A227

ПРЕДОСТЕРЕЖЕНИЕ
	•	Обязательно соблюдайте применимые местные нормы, например, установленные в законах или иных нормативных документах.
	•	Проверьте, что соблюдена полярность резервных аккумуляторных батарей и проводной монтаж выполнен правильно.
	•	Убедитесь в том, что отсутствует короткое замыкание полюсов резервных аккумуляторных батарей или проводов.
	•	При замене какой-либо из батарей новая батарея должна быть либо рекомендуемого производителем батарей типа, либо эквивалентного типа. В случае неправильной замены резервной аккумуляторной батареи существует опасность взрыва. Утилизируйте использованные батареи в соответствии с инструкциями производителя.
	•	Время зарядки батареи зависит от оставшегося заряда, характеристики зарядного устройства и температуры окружающей среды. Для получения дополнительной информации см. инструкции, предоставляемые производителем батареи. Ниже приведен пример расчета времени, необходимого для зарядки разряженной батареи (емкость батареи: 24 А/ч), подключенной к УАТС:

Примечания
	•	Включайте выключатель питания УATC только после завершения установки УATC и подключения шнура электропитания к электрической розетке переменного тока.
	•	Рекомендуется, чтобы емкость каждой резервной аккумуляторной батареи не превышала 14 А/ч.
	•	Убедитесь в идентичности типа и емкости 2 резервных аккумуляторных батарей.
	•	Кабель резервной аккумуляторной батареи не должен находиться под прямыми солнечными лучами. Кабель резервной аккумуляторной батареи и резервные аккумуляторные батареи должны находиться вдали от нагревательных приборов и источников открытого огня. Резервные аккумуляторные батареи следует устанавливать в проветриваемом помещении.
	•	Для получения более подробной информации о резервных аккумуляторных батареях см. соответствующие руководства.

2.2.7 Настенный монтаж

Данная УАТС предназначена только для настенного монтажа. Выбранная для установки стена должна выдерживать вес УАТС. При выполнении настенного монтажа основного блока используйте либо винты из комплекта поставки, либо винты того же размера.

Монтаж на деревянной стене

Для монтажа основного блока на деревянной стене можно использовать винты из комплекта поставки.

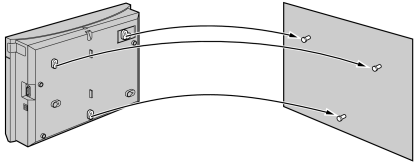

Приложите к стене шаблон (приведенный на последней странице данного Руководства) и разметьте отверстия под 3 винта.

Примечание
	Расстояние на распечатанном шаблоне может несколько отличаться от указанного значения. В этом случае используйте указанное значение.

Наденьте на винты шайбы и заверните винты в стену.

Прикрепите корпус УАТС к стене.

Примечания
	•	Не закрывайте отверстия в корпусе. Оставьте свободное пространство по крайней мере на 20 см сверху и 10 см по бокам корпуса УАТС для обеспечения вентиляции.
	•	Удостоверьтесь, что стена позади корпуса является ровной, и на ней нет каких-либо предметов, чтобы отверстия сзади корпуса не были закрыты.
	•	Будьте внимательны, чтобы не уронить корпус.

Монтаж на бетонной или кирпичной стене

Для монтажа основного блока на бетонной или кирпичной стене можно использовать винты из комплекта поставки. Для этого типа монтажа необходимы поставляемые пользователем дюбели.

Примечание
	Расстояние на распечатанном шаблоне может несколько отличаться от указанного значения. В этом случае используйте указанное значение.

Просверлите отверстия в стене в отмеченных местах и вставьте дюбели (в комплект поставки не входят) в отверстия.

Наденьте на винты шайбы и заверните винты в дюбели.

Прикрепите корпус УАТС к стене.

Примечания
	•	Не закрывайте отверстия в корпусе. Оставьте свободное пространство по крайней мере на 20 см сверху и 10 см по бокам корпуса УАТС для обеспечения вентиляции.
	•	Удостоверьтесь, что стена позади корпуса является ровной, и на ней нет каких-либо предметов, чтобы отверстия сзади корпуса не были закрыты.
	•	Будьте внимательны, чтобы не уронить корпус.

2.2.8 Установка разрядника (грозозащита)

Обзор

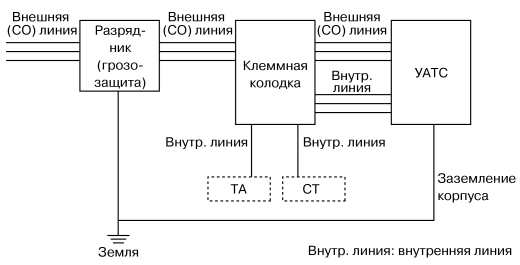

Попадание молнии в телефонный кабель, проходящий на высоте 10 м над землей, может вызвать мощный электрический импульс. Разрядник (грозозащита) – устройство, подключаемое к внешней (СО) линии для предотвращения попадания потенциально опасных электрических импульсов в помещение через внешние (CO) линии и повреждения УАТС и подключенного к ней оборудования.

Для защиты УАТС от электрических импульсов настоятельно рекомендуется использовать разрядники (грозозащиту), удовлетворяющие следующим спецификациям:

–	тип разрядника: 3-электродный разрядник;
–	напряжение искрового разряда пост. тока: 230 В;
–	максимальное пиковое значение тока: не менее 10 кА.

Кроме того, важную роль в обеспечении безопасности УАТС играет правильное заземление. (→ 2.2.5 Подключение заземления корпуса)

Во многих странах/регионах существуют правила, требующие наличия защиты от электрических импульсов. Обязательно соблюдайте применимые местные нормы, например, установленные в законах или иных нормативных документах.

Установка

Установка вне помещения

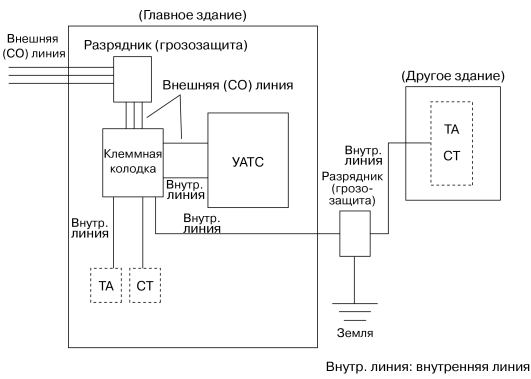

При прокладке внутренних линий вне здания рекомендуется следовать следующим правилам техники безопасности:

Прокладывайте провода внутренних линий под землей.

Для защиты провода используйте кабелепровод.

Примечание
	Разрядник (грозозащита) для внутренней линии отличается от разрядника для внешней (CO) линии.

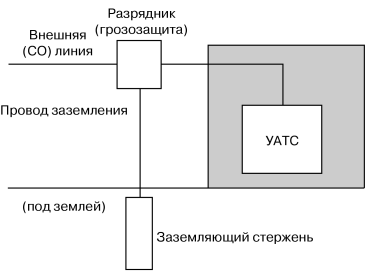

Установка заземляющего стержня

Подключите заземляющий стержень к разряднику (грозозащите) проводом заземления, имеющим сечение, по крайней мере, 1,3 мм².

Закопайте заземляющий стержень в землю около разрядника. Провод заземления должен быть как можно короче.

Провод заземления должен быть проведен прямо к заземляющему стержню. Этот провод не следует прокладывать вокруг других объектов.

Заземляющий стержень следует закапывать на глубину не менее 50 см.

Примечания
	•	Приведенные выше рисунки носят рекомендательный характер.
	•	Длина заземляющего стержня и требуемое заглубление зависят от состава почвы.
