1.9 Функции автоматического выбора маршрута (ARS)

1.9.1 Automatic Route Selection (ARS)/Автоматический выбор маршрута

УАТС автоматически выбирает наиболее экономичный маршрут (поставщика услуг связи), доступный на момент выполнения междугородного вызова по внешней (СО) линии с активизированной функцией "Автоматический выбор маршрута" (ARS). Для эффективного использования функции ARS различные связанные с ARS таблицы должны быть предварительно запрограммированы на информирование УАТС о том, какие вызовы должны быть выполнены и какие поставщики услуг связи должны при этом использоваться.

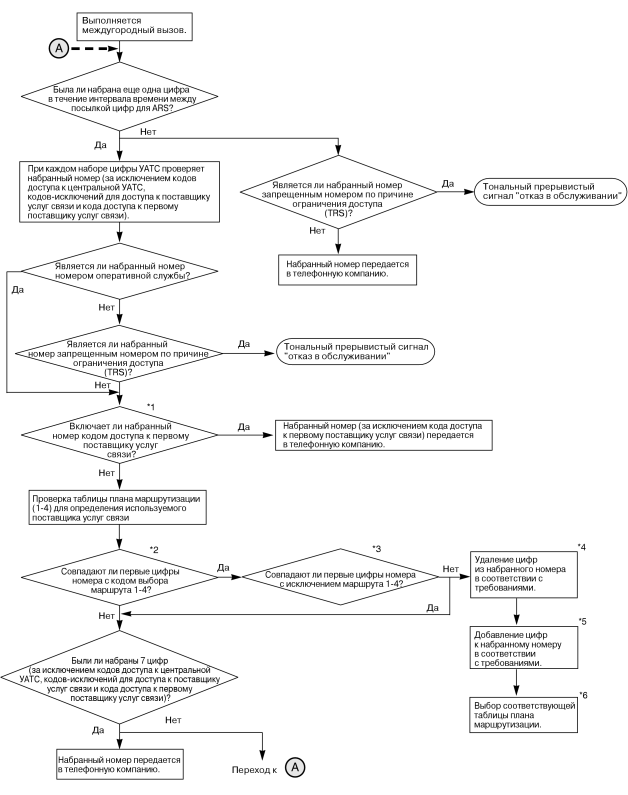

[Алгоритм]

[Процедуры программирования]

1. Режим ARS ( Выбор ARS (ARS Selection) [350])
Активизируйте функцию ARS для каждой внешней (СО) линии.

2. Код доступа к первому поставщику услуг связи*¹
Введите код доступа поставщика услуг связи, например, код доступа к центральной УАТС ( Код доступа к центральной УАТС (Host PBX Access Code) [403]), код-исключение для доступа к поставщику услуг связи ( Код-исключение для доступа к поставщику услуг связи (Carrier Exception Code) [300]) или код доступа к первому поставщику услуг связи ( Код выбора первого поставщика услуг связи (1st Carrier Selection Code) [359]). Например, если набранный номер – "000-93-425-9477", а в качестве кода доступа к первому поставщику услуг связи используется "000", то модифицированный номер будет иметь вид "93-425-9477". Для получения дополнительной информации обратитесь к поставщику услуг связи.

3. Таблица плана маршрутизации

Первые цифры номера*² (

Код выбора маршрута 1-4 (Route 1-4 Selection Code) [351-354])
Сохраните первые цифры телефонных номеров, вызовы по которым должны маршрутизироваться с использованием функции ARS.

Первые цифры номера – исключение*³ (

Код-исключение маршрута 1-4 (Route 1-4 Exception Code) [355-358])
Сохраните телефонные номера, для которых не должна использоваться функция ARS.
Следует отметить, что код доступа к внешней (СО) линии всегда игнорируется данной функцией, таким образом, здесь отсутствует необходимость его программирования.
Вызовы, в отношении которых не применяется функция ARS, выполняются через стандартного поставщика услуг связи для данной линии.

Количество удаляемых цифр*⁴ (

Модификация ARS – удаление цифр (ARS Modification—Removed Digits) [360])
В некоторых ситуациях для установления соединения для вызова поставщику услуг связи требуется модифицировать номер, набираемый абонентом. В этом случае следует сохранить количество цифр, которые должны быть автоматически удалены из начала набранного номера.

Добавляемый номер*⁵ (

Модификация ARS – добавляемый номер (ARS Modification—Added Number) [361])
Сохраните номер, который должен автоматически добавляться к началу набранного номера.

Группа внешних (CO) линий для ARS*⁶ (

Группа внешних (CO) линий для ARS (ARS CO Line Group) [364])
Для выполнения вызовов по внешним (СО) линиям с использованием кода автоматического доступа к линии (9/0)^* необходимо назначить групп(ы) внешних (CO) линий каждому номеру плана маршрутизации.
При выполнении вызовов с использованием кода автоматического доступа к линии осуществляется автоматическое занятие внешней (СО) линии, принадлежащей назначенной группе(ам) внешних (CO) линий, а для набранного номера используется один из номеров плана маршрутизации.

Примечание
	^* Для Новой Зеландии в качестве кода автоматического доступа к линии используется 1 или 9.

[Пример программирования: таблица плана маршрутизации]

Номер плана маршрутизации

Первые цифры номера*¹

Исключение первых цифр номера*²

Модификация

Группа внешних (CO) линий для ARS*⁵

Количество удаляемых цифр*³

Добавляемый номер*⁴

4,5

050

Все

9,0

050

Не назначено

05000

Не назначено

*¹

Код выбора маршрута 1-4 (Route 1-4 Selection Code) [351-354]

*²

Код-исключение маршрута 1-4 (Route 1-4 Exception Code) [355-358]

*³

Модификация ARS – удаление цифр (ARS Modification—Removed Digits) [360]

*⁴

Модификация ARS – добавляемый номер (ARS Modification—Added Number) [361]

*⁵

Группа внешних (CO) линий для ARS (ARS CO Line Group) [364]

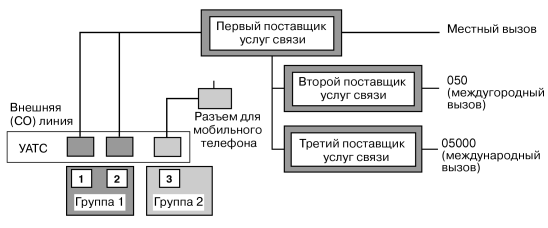

В данном примере:

Набранный номер

Модифицированный номер

Описание

9-43-425-9477

050-43-425-9477

Если в качестве кода автоматического доступа к линии используется "9", междугородный вызов выполняется с использованием плана маршрутизации 1.

9-54-123-4567

050-54-123-4567

9-93-425-9477

050-93-425-9477

Междугородный вызов через группу внешних (CO) линий 1 выполняется с использованием плана маршрутизации 2.

9-04-123-4567

050-04-123-4567

Междугородный вызов через группу внешних (CO) линий 1 выполняется с использованием плана маршрутизации 2.

9-07-81-92-477-1450

050-00-81-92-477-1450

Международный вызов через группу внешних (CO) линий 1 выполняется с использованием плана маршрутизации 3.

9-6-123456

6-123456

Вызов по мобильному телефону через группу внешних (CO) линий 2 выполняется с использованием плана маршрутизации 4.

4. Таблица кодов полномочий и кодов внутренних линий

Код полномочий (

Код полномочий для маршрута 1-4 (Route 1-4 Authorisation Code) [381-384])
Для каждого поставщика услуг связи, каждой внешней (СО) линии может быть назначен код полномочий, если этого требует данный поставщик услуг связи. После выполнения программирования зарегистрированные коды не будут отображаться на дисплеях системных телефонов (СТ) или в распечатках дампа системных данных (

Дамп системных данных (System Data Dump) [804]), вместо этого будет выводиться сообщение "Already Set".

Код внутренней линии (

Присвоение кода внутренним линиям (Itemised Billing Code) [389])
Код внутренней линии может быть назначен для каждой внутренней линии. Посредством системного программирования код внутренней линии, назначенный этой внутренней линии, можно добавить к коду полномочий для внешней (СО) линии(й) (

Присвоение кода внутренним линиям для маршрута 1-4 (Route 1-4 Itemised Billing) [385-388]).

Последовательность передаваемых кодов (

Полномочия и порядок кодов внутренних линий (Authorisation and Itemised Billing Code Order) [390])
Существует возможность выбора последовательности передаваемых кодов (C: код доступа к поставщику услуг связи; A: код полномочий; I: код внутренней линии; H: телефонный номер). При выборе "C.I.A.H" на дисплеях системных телефонов и в протоколе работы УАТС отображаются набранные цифры кода внутренней линии (I) и кода полномочий (A) (

1.20.1 Функция протокола работы УАТС).

[Пример программирования: таблица кодов полномочий и кодов внутренних линий]

Номер плана маршрутизации

Первые цифры номера

Модификация

Код полномочий*¹

Код внутренней линии*²

Количество удаляемых цифр

Добавляемый номер

11223344

0123456789 (по внешней (CO) линии 1/2)

Установлен (по внешней (CO) линии 1/2)
(код внутренней линии: внутренняя линия 101)

11223344PPPP

#012345
(PPPP: 6 сек.,

#: преобразование импульсного набора номера в тональный (

1.5.2.4 Dial Type Selection/Выбор типа набора номера))

67890123456789 (по внешней (CO) линии 1)

Установлен (по внешней (CO) линии 1)
(код внутренней линии: внутренняя линия 101)

*¹

Код полномочий для маршрута 1-4 (Route 1-4 Authorisation Code) [381-384]

*²

Присвоение кода внутренним линиям для маршрута 1-4 (Route 1-4 Itemised Billing) [385-388]

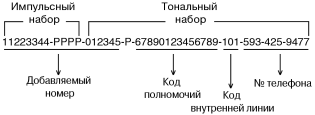

В данном примере:

Набранный номер

Модифицированный номер

Описание

9-893-425-9477
(Внутр. абонент 101)

Импульсный набор*¹ (

Режим набора (Dial Mode) [401])

P (Пауза)*² (

Длительность паузы (Pause Time) [417])

Если в качестве кода автоматического доступа к линии используется "9", вызов через процедуру доступа к поставщику выполняется с использованием плана маршрутизации 1.
Код полномочий и код внутренней линии передаются в режиме тонального набора.
Перед вводом кода полномочий осуществляется автоматическая вставка паузы.

9-593-425-9477
(Внутр. абонент 101)

Если в качестве кода автоматического доступа к линии используется "9", вызов через процедуру доступа к поставщику выполняется с использованием плана маршрутизации 2.

ПРЕДУПРЕЖДЕНИЕ

Программное обеспечение функции ARS, разрешающее доступ абонента к сети, подлежит обновлению в целях распознавания вновь установленных и введенных в обслуживание кодов сетевых зон и кодов станций.
Несоблюдение требования по обновлению программного обеспечения собственных УАТС или периферийного оборудования для распознавания вновь установленных кодов приведет к невозможности доступа клиентов и абонентов УАТС к сети и этим кодам.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДОЛЖНО ПРИВОДИТЬСЯ В СООТВЕТСТВИЕ САМЫМ ПОСЛЕДНИМ ДАННЫМ.

•	Интервал времени между посылкой цифр для ARS Посредством системного программирования можно определить интервал времени между посылкой цифр, используемый при проверке УАТС набранного номера для функции "Автоматический выбор маршрута" ( Интервал времени между посылкой цифр для ARS (ARS Inter-digit Time) [363]).
•	Ограничение доступа (TRS) Проверка ограничения доступа (TRS) выполняется перед модификацией кода ARS, т.е. таблицы запрещенных номеров при ограничении доступа и таблицы исключений следует запрограммировать соответствующим образом ( 1.8.1 Toll Restriction (TRS)/Ограничение доступа).
•	Если внутренний абонент выполняет вызов с использованием кода автоматического доступа к линии и первая цифра набранного телефонного номера не совпадает ни с одним из значений, содержащихся в первых цифрах номера, выполняется автоматическое занятие внешней (СО) линии, активизированной в программе "Автоматически назначаемый доступ к линии (Automatic Designated Line Access) [419]".

•

УАТС несколько раз проверяет номер до тех пор, пока не будут набраны 7 цифр.

•

Если внутренний абонент выполняет вызов по внешней (СО) линии непосредственным нажатием кнопки одиночной линии (S-CO), группы внешних линий (G-CO) или прочей CO (O-CO) или путем набора назначенного кода доступа к группе внешних (CO) линий, и занятая внешняя (СО) линия была активизирована в программе "Выбор ARS (ARS Selection) [350]", вызов выполняется с использованием функции ARS.
