1.2 Состав основной системы

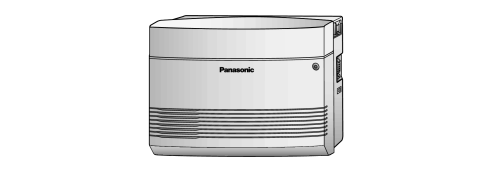

1.2.1 Основной блок

Базовая емкость KX-TES824 составляет 3 внешние (CO) линии и 8 внутренних линий, базовая емкость KX-TEM824 составляет 6 внешних (CO) линий и 16 внутренних линий. Система поддерживает подключение системных телефонов (СТ) Panasonic и аналоговых устройств, таких как аналоговые телефонные аппараты (ТА), факсимильные аппараты и терминалы данных.
Для расширения возможностей УАТС она может быть оборудована дополнительными компонентами или поставляемыми пользователем внешними устройствами; это могут быть, например, электромеханические дверные замки, внешние громкоговорители и внешний источник аудиосигналов, например CD-плеер или радиоприемник.

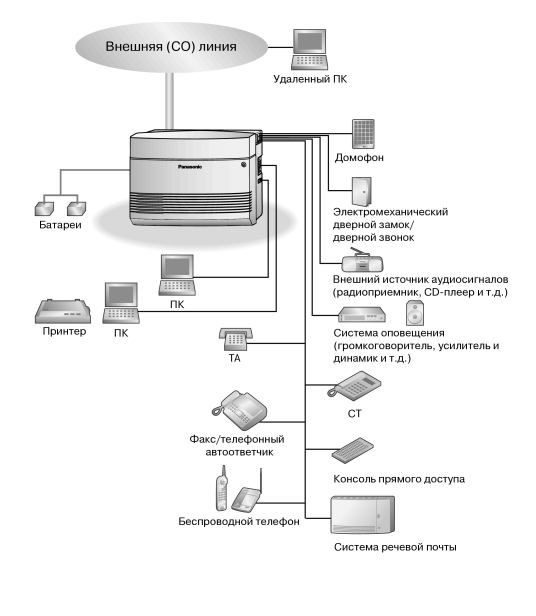

1.2.2 Схема соединений в системе

• Системный телефон (СТ), оборудованный дисплеем, следует подключить к разъему внутренней линии 01, поскольку эта внутренняя линия автоматически назначается как внутренняя линия менеджера.
• СT и аналоговый телефонный аппарат (ТА) можно подключить параллельно к гибридному порту. (→ 2.5.2 Параллельное подключение внутренних линий)
