3.2 Подключение

3.2.1 Подключение

Функции УАТС и ее настройки устанавливаются посредством ПК и программного обеспечения KX-TE Maintenance Console.
Программирование может выполняться как "на месте" с помощью ПК, подключенного непосредственно к УАТС, так и удаленно путем доступа к УАТС через модем.

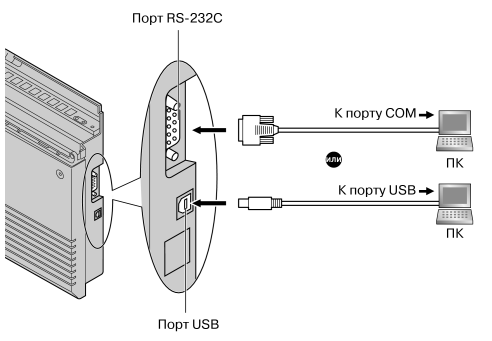

Подключение через последовательный интерфейс

ПК можно подключить к порту RS-232C УАТС или к порту USB для более быстрого доступа.
Примечания
• Информацию о назначении контактов и максимальной длине кабелей см. в разделе "2.8 Подключение периферийных устройств".
• При подключении KX-TE Maintenance Console к УАТС с помощью кабеля RS-232C для порта последовательного интерфейса (RS-232C) УАТС посредством системного программирования следует установить следующие параметры (Параметр RS-232C протокола работы УАТС (SMDR RS-232C Parameter) [800]):
• Скорость передачи в бодах: 9600 бит/сек.
• Длина слова: 8 битов
• Бит четности: нет
• Стоповый бит: 1 бит

Установка драйвера USB

ПРЕДОСТЕРЕЖЕНИЕ
Установка данного драйвера USB может привести к неправильному функционированию драйвера USB для моделей KX-TDA или программного обеспечения PC Console/Phone. В этом случае обновите соответствующие драйверы USB из следующих папок на компакт-диске, входящем в комплект поставки:
Модели KX-TDA: дисковод CD-ROM:\TDA_USB Driver\TDA_USB Driver
Программное обеспечение PC Console/Phone: дисковод CD-ROM:\TDA_USB Driver\T7601_USB Driver
Примечание
Перед установкой или удалением драйвера необходимо закрыть все открытые приложения.
Windows 98SE
1. Подключите ПК к УАТС с помощью кабеля USB.
Появится окно Установка оборудования.
2. Нажмите Далее.
3. Выберите Произвести поиск наиболее свежего драйвера для устройства. [Рекомендуется] и нажмите Далее.
4. Выберите Указанный ниже источник и затем нажмите Обзор.
5. Укажите папку, содержащую драйвер USB, дисковод CD-ROM:\USB driver\Win98, затем нажмите OK.
6. Нажмите Далее.
7. Нажмите Далее.
8. Нажмите Готово.
Примечание
Если на экране появится диалоговое окно, предлагающее перезапустить ПК, выполните перезапуск компьютера.

Windows Me
1. Подключите ПК к УАТС с помощью кабеля USB.
Появится окно Установка оборудования.
2. Выберите Установка из указанного места и затем нажмите Далее.
3. Выберите Произвести поиск наиболее свежего драйвера для устройства. [Рекомендуется].
4. Выберите Указанный ниже источник и затем нажмите Обзор.
5. Укажите папку, содержащую драйвер USB, дисковод CD-ROM:\USB driver\WinMe, затем нажмите OK.
6. Нажмите Далее.
7. Нажмите Далее.
8. Нажмите Готово.
Примечание
Если на экране появится диалоговое окно, предлагающее перезапустить ПК, выполните перезапуск компьютера.

Windows 2000
1. Подключите ПК к УАТС с помощью кабеля USB.
Появится окно Мастер нового оборудования.
2. Нажмите Далее.
3. Выберите Провести поиск подходящего драйвера для устройства. [Рекомендуется] и нажмите Далее.
4. Выберите Указанный ниже источник и затем нажмите Далее.
5. Нажмите Обзор укажите папку, содержащую драйвер USB, дисковод CD-ROM:\USB driver\Win2000, и затем нажмите Открыть.
6. Нажмите ОК.
7. Нажмите Далее.
8. Нажмите Готово.

Windows XP
1. Подключите ПК к УАТС с помощью кабеля USB.
Появится окно Мастер нового оборудования.
2. Выберите Установка из указанного места и нажмите Далее.
3. Выберите Выполнить поиск наиболее подходящего драйвера в указанных местах.
4. Выберите в меню пункт Включить следующее место поиска:, затем нажмите Обзор.
5. Укажите папку, содержащую драйвер USB, дисковод CD-ROM:\USB driver\WinXP, затем нажмите OK.
6. Нажмите Далее.
7. Нажмите Все равно продолжить.
8. Нажмите Готово.

3.2.2 Первый запуск KX-TE Maintenance Console

Если программа KX-TE Maintenance Console запускается с использованием кода программирования при инсталляции и соединение с УАТС после инициализации устанавливается впервые (с использованием заводских установок по умолчанию), то программа "Quick Setup" (Быстрая настройка) запускается автоматически. В процессе работы программы "Quick Setup" можно установить следующее:
• Код страны УАТС. (Эта установка доступна только в том случае, если задан код модели "CE" или "NE", и код страны в УАТС не совпадает с его установкой в Maintenance Console.)
• Дата и время. Дата и время в УАТС устанавливаются в соответствии с датой и временем ПК.
• Системный пароль.
• Внутренний номер оператора.
• Автоматическое конфигурирование типа внешней (СО) линии (DTMF [двухтональный многочастотный набор]/импульсный набор). (Эта установка недоступна для модели AL [Австралия].)
• Номера функций "Вызов оператора" и "Автоматический доступ к линии".
• Номера и имена внутренних абонентов.
• Тип плана нумерации.
• Назначение способов звонка для каждой внешней (СО) линии (как для всех внутренних линий, так и для конкретной внутренней линии).
Примечание
Снимки экрана приведены только для справки и могут отличаться от экранов, отображаемых на различных ПК.

1.
Запустите программу KX-TE Maintenance Console из меню Start (Пуск) (Start (Пуск) → Programs (Программы) → KX-TE Maintenance Console).
2.
Наберите код программирования при инсталляции, заданный в процессе установки KX-TE Maintenance Console.
3.
a. Щелкните по флажку для соединения с УАТС. Появятся дополнительные опции, как показано здесь слева.
b. Введите системный пароль (по умолчанию: 1234).
c. Выберите способ подключения.
d. Нажмите OK для входа в систему.

4.
Запускается программа "Quick Setup". Следуйте инструкциям мастера инсталляции и установите основные параметры путем ответов на соответствующие вопросы.
Примечание
Функции и характеристики программного обеспечения, а также системные требования, могут быть изменены.

3.2.3 Доступ к УАТС через встроенный модем


1.
Запустите программу KX-TE Maintenance Console из меню Start (Пуск) на ПК (Start (Пуск) → Programs (Программы) → KX-TE Maintenance Console).
2.
Наберите код программирования при инсталляции, заданный в процессе установки KX-TE Maintenance Console.
3.
Щелкните по флажку для соединения с УАТС. Появятся дополнительные опции, как показано здесь слева.
4.
Введите системный пароль (по умолчанию: 1234).
5.
Выберите Модем и нажмите Настройка.
Если внешняя (СО) линия УАТС, к которой необходимо получить доступ, находится в режиме “МОДЕМ\MODEM”:
1. В качестве набираемого номера введите телефонный номер, назначенный встроенному модему УАТС.
2. В качестве типа набора номера выберите Авто (тон.) или Авто (имп.).
3. Нажмите ОК.
4. Нажмите ОК. ПК будет подключен к УАТС.
Если внешняя (СО) линия УАТС, к которой необходимо получить доступ, находится в режиме “DISA”:
1. В качестве набираемого номера введите телефонный номер, назначенный встроенному модему УАТС, несколько символов паузы (',') и номер функции удаленного технического обслуживания (например, 01234567,,,,,729).
2. В качестве типа набора номера выберите Авто (тон.).
3. Нажмите ОК.
4. Нажмите ОК. ПК будет подключен к УАТС.
Примечания
• Количество вставляемых символов паузы зависит от используемого на ПК модема.
• Запрещается использовать тип набора номера Авто (имп.).
Если внешняя (СО) линия УАТС, к которой необходимо получить доступ, находится в режиме “Normal”:
1. В качестве набираемого номера введите символ паузы (',').
2. В качестве типа набора номера выберите Вручную.
3. Нажмите Инициализ.
4. Нажмите ОК.
5. Нажмите ОК.
6. Наберите телефонный номер, назначенный внешней (СО) линии, на телефоне, подключенном параллельно к ПК.
7. Попросите собеседника переадресовать вызов на встроенный модем УАТС ("Переадресация вызова" + "729 [Номер функции удаленного технического обслуживания]").
8. Нажмите OK, подождите 2 или 3 секунды и затем положите трубку до поступления тонального сигнала от модема. ПК будет подключен к УАТС.
Примечания
• Для конфигурирования модема для работы с УАТС, в зависимости от разных модемов, может потребоваться использовать AT-команду "Use V.22bis" (например: "AT + MS = V22B").
• Для конфигурирования модема для работы с УАТС, в зависимости от разных модемов, может потребоваться ввести AT-команду "Use V.42" и "Use V.42bis".
• Для конфигурирования модема для работы с УАТС, в зависимости от разных модемов, может потребоваться ввести AT-команду набора номера без ожидания тонального сигнала ответа станции.
• Для конфигурирования модема для работы с УАТС, в зависимости от разных модемов, может потребоваться ввести AT-команду установки текста, начинающегося c "CONNECT", в качестве формата кода ответа при установке соединения.
• При слишком высоком или слишком низком значении скорости (бит/сек) модем может не взаимодействовать с УАТС, в зависимости от модема или ПК. В этом случае измените скорость (бит/сек) и повторно подключитесь к УАТС.
