Фоновая музыка/фоновая музыка при удержании

К УАТС можно подключить 1 источник аудиосигналов (поставляется пользователем), например, радиоприемник или CD-плеер, и использовать его в качестве источника фоновой музыки (BGM) и фоновой музыки при удержании (MOH).

Соедините кабелем выход звукового сигнала (разъем наушников, разъем головного телефона и т.д.) источника аудиосигналов и разъем фоновой музыки при удержании УАТС. Используется штекер EIAJ RC-6701 A (2-контактный, диаметром 3,5 мм).

• Входной импеданс: 8 W

ПРЕДОСТЕРЕЖЕНИЕ • Не вставляйте звуковые кабели в разъемы с силой. Это может привести к повреждению разъемов и периодическому пропаданию звука. • Порт MOH представляет собой SELV-порт и должен использоваться только для подключения SELV-устройств. Для Австралии: устройства другого типа можно подключать только через блок линейной развязки, имеющий этикетку совместимости с устройствами связи (Telecommunications Compliance).

Примечания • Если поставляемый пользователем штекер звукового кабеля оказывается слишком длинным и не подходит к разъему при закрытой верхней лицевой панели УАТС, используйте разъем источника аудиосигналов из комплекта поставки. Удалите разъем с поставляемого пользователем звукового кабеля, зачистите конец кабеля и присоедините разъем источника аудиосигналов из комплекта поставки. • Если УATC и внешний источник аудиосигналов не подключены к одному заземлению, при воспроизведении фоновой музыки и фоновой музыки при удержании может появиться посторонний шум. • Источник аудиосигналов, используемый для подачи фоновой музыки и фоновой музыки при удержании, определяется посредством системного программирования. • Громкость фоновой музыки при удержании настраивается с помощью регулятора громкости на внешнем источнике аудиосигналов.

Устройство оповещения

К УATC можно подключить только 1 устройство оповещения по громкой связи (поставляется пользователем). Используется штекер EIAJ RC-6701 A (2-контактный, диаметром 3,5 мм).

• Выходной импеданс: 600 W

ПРЕДОСТЕРЕЖЕНИЕ Соединитель, предназначенный для подключения внешних устройств оповещения, представляет собой SELV-порт и должен использоваться только для подключения SELV-устройств. Для Австралии: устройства другого типа можно подключать только через блок линейной развязки, имеющий этикетку совместимости с устройствами связи (Telecommunications Compliance).

Примечания

	•	Если поставляемый пользователем штекер устройства оповещения оказывается слишком длинным и не подходит к разъему при закрытой верхней лицевой панели УАТС, используйте разъем устройства оповещения из комплекта поставки. Удалите разъем с поставляемого пользователем кабеля устройства оповещения, зачистите конец кабеля и присоедините разъем кабеля устройства оповещения из комплекта поставки.
	•	Громкость устройства оповещения настраивается с помощью регулятора громкости на громкоговорителе или усилителе.

ПК/принтер (через RS-232C)

К УАТС посредством интерфейса RS-232C может быть подключен ПК, используемый для регистрации и отображения записей о вызовах, а также для программирования УАТС. Для печати записей о вызовах к этому интерфейсу можно подключить принтер. ПК или принтер подключается с помощью кабеля RS-232C (поставляется пользователем).

Примечание Для соединения УATC и ПК используется переходной кабель RS-232C.

Назначение контактов

№ Название сигнала Функция Тип цепи EIA CCITT 2 RD (RXD) Прием данных BB 104 3 4 SD (TXD) ER (DTR) Передача данных Сигнал готовности терминала данных BA CD 103 108.2 5 6 SG DR (DSR) Сигнальная земля Сигнал готовности данных AB CC 102 107 7 8 RS (RTS) CS (CTS) Запрос на передачу Сигнал "свободен для передачи" CA CB 105 106

Схемы подключения

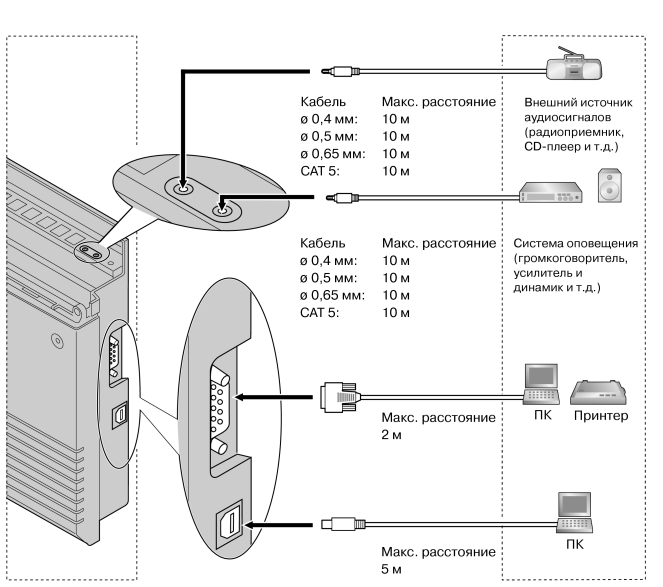

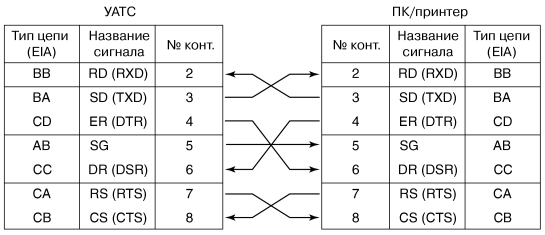

Подключение ПК/принтера с использованием 9-контактного разъема RS-232C

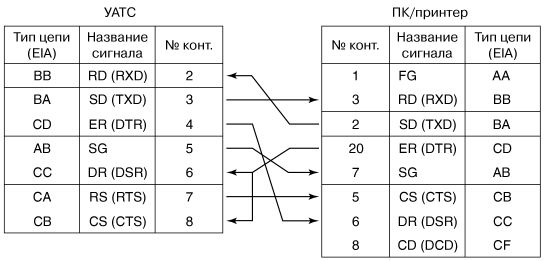

Подключение ПК/принтера с использованием 25-контактного разъема RS-232C

Сигналы RS-232C

• Прием данных (RXD):…(вход) Передача сигналов от принтера или ПК в УАТС. • Передача данных (TXD):…(выход) Передача сигналов от УАТС в принтер или ПК. Состояние "Mark" сохраняется до тех пор, пока передаются данные или сигналы BREAK. • Сигнал готовности терминала данных (DTR):…(выход) Состояние ON этой сигнальной цепи означает, что УАТС находится в режиме ON LINE. Состояние ON цепи ER (DTR) не означает, что с принтером или ПК установлена связь. Эта цепь переходит в состояние OFF при переходе УАТС в режим OFF LINE. • Сигнальная земля (SG) Эта цепь предназначена для соединения с сигнальной землей (с заземленным полюсом источника питания постоянным током) всех обратных проводов цепей в интерфейсе. • Сигнал готовности данных (DSR):…(вход) Состояние ON цепи DR (DSR) означает готовность принтера или ПК. Состояние ON цепи DR (DSR) не означает, что с принтером или ПК установлена связь. • Запрос на передачу (RTS):…(выход) В этой цепи удерживается состояние ON, пока цепь DR (DSR) находится в состоянии ON. • Сигнал "свободен для передачи" (CTS):…(вход) Состояние ON цепи CS (CTS) означает, что принтер или ПК готов к приему данных из УАТС. Если цепь CS (CTS) находится в состоянии OFF, УАТС не передает и не принимает данные. • Корпусная земля (FG) Эта цепь предназначена для соединения корпуса устройства с проводом заземления шнура электропитания. • Носитель данных обнаружен (DCD):…(вход) Состояние ON цепи CD (DCD) сообщает терминалу данных (DTE), что принимается сигнал несущей.

ПК (через интерфейс USB 1.1)

Через интерфейс USB можно подключить ПК с программным обеспечением KX-TE Maintenance Console, которое используется для программирования системы и загрузки/выгрузки данных из/в УАТС.

Назначение контактов

№ Название сигнала 1 VBUS 2 USB D- 3 USB D+ 4 GND
