2.6 Подключение домофонов и электромеханических дверных замков
2.6.1 Подключение домофонов и электромеханических дверных замков
| При использовании 2-портовой платы домофона (KX-TE82460) возможна установка до 2 домофонов (KX-T30865) и 2 электромеханических дверных замков (поставляются пользователем). При использовании 4-портовой платы домофона (KX-TE82461) возможна установка до 4 домофонов (KX-T30865) и 4 электромеханических дверных замков (поставляются пользователем). |

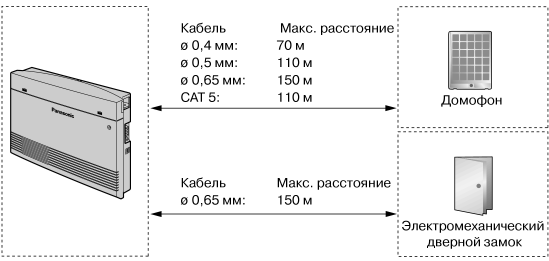

Максимальная длина кабелей
|
Предельный ток в цепи электромеханического дверного замка: 30 В пост. тока/30 В перем. тока, макс. 3 А.
|
Установка домофона (KX-T30865)
| 1. |

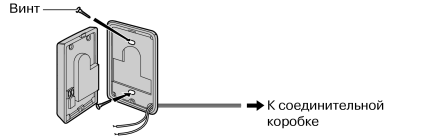

Отверните винт на нижней стороне корпуса для разборки корпуса домофона на 2 половины. |
|
|
| 2. |
Пропустите провода сквозь отверстие в основании корпуса и прикрепите основание корпуса к стене 2 винтами. |
|
|
|
Примечание
|
В комплекте с KX-T30865 поставляются винты 2 типов. Выберите один из этих типов в соответствии с типом стены. |
|
|
|
|
|
| используется, если основание домофона крепится к стене |
|
|
|
|
| используется, если домофон крепится непосредственно к стене |
|
|
| 3. |

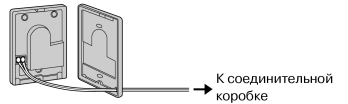

Подключите провода к клеммам, расположенным на обратной стороне лицевой панели. |
|
|
| 4. |
Соберите 2 половины корпуса и приверните винт. |
Подключение домофонов (KX-T30865)
|
|
| Подключите плату домофона к соединительным коробкам посредством 4-проводных кабелей и модульных разъемов. |
|

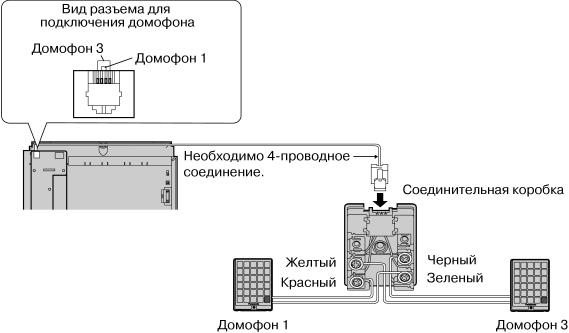

| 2-портовая плата домофона (KX-TE82460) |
|
|
| Подключите провода домофона 1 к красным и зеленым винтам на соответствующей соединительной коробке. |
|
|
|
| Подключите провода домофона 3 к желтым и черным винтам на соответствующей соединительной коробке. |
|

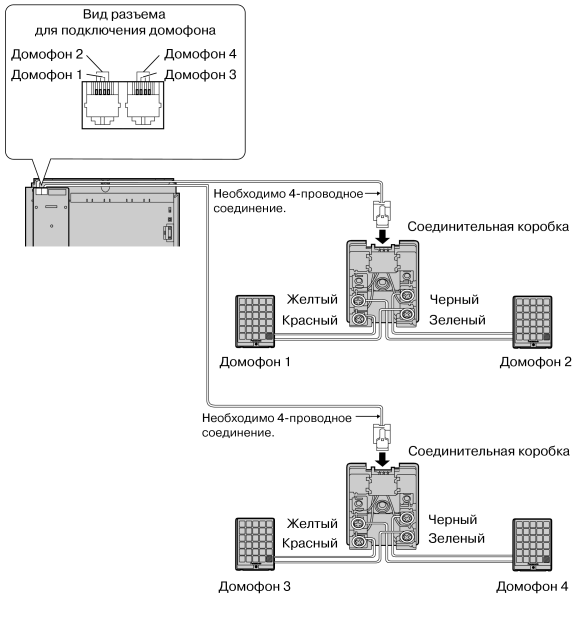

| 4-портовая плата домофона (KX-TE82461) |
|
|
| Подключите провода домофонов 1 и 3 к красным и зеленым винтам на соответствующей соединительной коробке. |
|
|
|
| Подключите провода домофонов 2 и 4 к желтым и черным винтам на соответствующей соединительной коробке. |
|
[2-портовая плата домофона (KX-TE82460)]
|
[4-портовая плата домофона (KX-TE82461)]
|
Подключение электромеханических дверных замков
| 1. |

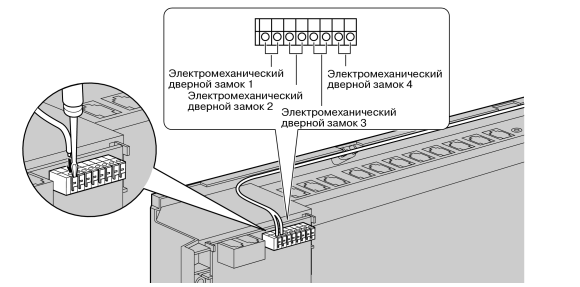

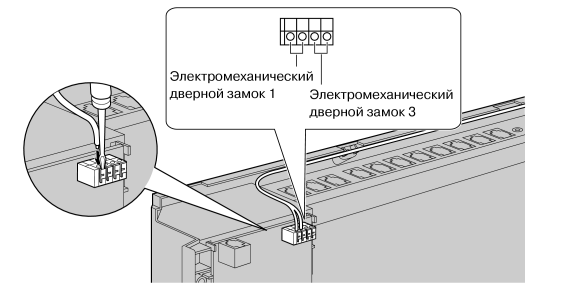

С помощью плоской отвертки нажмите кнопку под клеммой и, не отпуская ее, вставьте в клемму провод электромеханического дверного замка. |
|
[2-портовая плата домофона (KX-TE82460)]
|
|
|
|
|
|
|
[4-портовая плата домофона (KX-TE82461)]
|
|
|
|
|
|
| 2. |

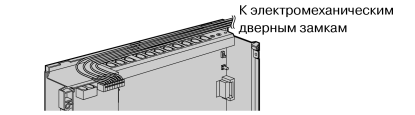

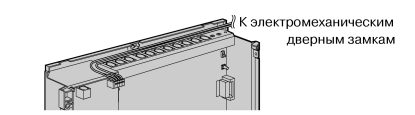

Закрепите кабельным хомутом все шнуры. (→ 2.2.4 Закрепление шнуров) |
Примечания
|
• |
Рекомендуется использовать провод UL1015 или эквивалентный провод. |
|
• |
Диаметр провода должен составлять от 0,45 мм до 1,1 мм без учета изоляции. |
