Телефоны какого типа можно использовать?

Можно использовать аналоговые устройства, такие как аналоговый телефонный аппарат (ТА), факсимильный аппарат, модем или беспроводной телефон, а также системный телефон (СТ) Panasonic, например, KX-T7730. В зависимости от модели используемого телефона, некоторые функции могут быть недоступны. При использовании системного телефона Panasonic со специальными функциональными кнопками и/или дисплеем (СТ с дисплеем) для упрощения работы можно выполнять операции с помощью функциональных кнопок или дисплея. В случае использования ТА для получения доступа к функциям необходимо набирать заданные номера (номера функций). В случае использования консоли прямого доступа (DSS), кнопки на консоли прямого доступа можно использовать как кнопки подключенного СТ.

• При использовании СТ Panasonic, не имеющего функциональных кнопок, можно запрограммировать одну из свободных кнопок с назначаемой функцией для ее использования в качестве функциональной кнопки. См. раздел "3.1.3 Назначение кнопок".

Номера функций

Доступ к функции осуществляется путем ввода соответствующего номера, присвоенного каждой функции. Некоторые функции доступны только при вводе номера функции. Кроме того, для активации некоторых функций необходимо вводить другие дополнительные параметры. Где это необходимо, они указаны в тексте.

Примечание Значения по умолчанию, присвоенные определенным функциям, зависят от страны/региона. Для получения дополнительной информации обратитесь к дилеру.

При использовании аналогового телефона, не имеющего кнопки "" или "#", использовать функции, номер которых содержит "" или "#", невозможно.

Тональные сигналы

Во время выполнения и по завершении операций для оповещения используются различные тональные сигналы. Дополнительная информация о типах тональных сигналов и их значениях содержится в разделе "4.3.1 Определение тональных сигналов" (Приложение).

Дисплей

В настоящем Руководстве встречается термин "дисплей ...". В данном случае идет речь о дисплее системного телефона Panasonic. Выводимые на дисплее сообщения и обозначения упрощают управление системным телефоном Panasonic.

Собственный внутренний номер

При использовании системного телефона Panasonic с дисплеем можно проверить собственный внутренний номер 2-кратным нажатием кнопки "" ("") при положенной трубке или посредством абонентского программирования. Дополнительную информацию см. в разделе "3.1.2 Изменение абонентских установок в режиме программирования".

Использование кнопки навигации/кнопки громкости (в зависимости от типа СТ)

Кнопка навигации может использоваться для изменения контрастности дисплея и регулировки уровня громкости, а также для поиска необходимых пунктов меню, отображаемых на дисплее. Путем нажатия кнопки навигации в требуемом направлении можно изменить контрастность дисплея, уровень громкости или отображаемые элементы (см. ниже). На СТ, имеющих кнопку громкости, эта кнопка используется для регулировки уровня громкости (см. ниже).

Кнопка навигации Кнопка громкости

Примеры

Снимки экрана и иллюстрации, приведенные в данном Руководстве в качестве примеров, соответствуют телефонному аппарату, подключенному к KX-TES824/KX-TEM824.

Ограничения

Функции, использование которых запрещено для определенного внутреннего абонента посредством системного программирования, недоступны.

Описания значков

В данном Руководстве часто используются следующие значки.

Эта функция недоступна на ТА. Займите внешнюю (CO) линию (одно из нижеследующих действий): • Нажмите кнопку внешней (CO) линии. • Наберите код автоматического доступа к линии (9). • Наберите код доступа к группе внешних (CO) линий (8) и номер группы внешних (CO) линий. Для выполнения соответствующего программирования см. раздел "Программирование". Поднимите трубку (одно из нижеследующих действий): • Поднимите телефонную трубку. • Нажмите кнопку SP-PHONE. • Нажмите кнопку MONITOR. (Для начала разговора поднимите телефонную трубку.) Нажмите кнопку вызова на домофоне. Положите трубку (одно из нижеследующих действий): • Положите трубку. • Нажмите кнопку SP-PHONE. • Нажмите кнопку MONITOR. Быстро нажмите кнопку повторного вызова/рычаг. Говорите. Наберите требуемый номер. <Пример> Введите номер счета. Прослушивается тональный сигнал "занято", тональный сигнал подтверждения, тональный сигнал ответа станции или тональный сигнал контроля посылки вызова. Тональный сигнал "занято" Тональный сигнал подтверждения Тональный сигнал ответа станции Тональный сигнал контроля посылки вызова Наберите внутренний номер. Наберите внешний номер телефона. Наберите внутренний номер или внешний номер телефона.

При использовании системного телефона Panasonic

Если используются системный телефон Panasonic и консоль прямого доступа, могут оказаться полезными некоторые из их функциональных кнопок, перечисленные ниже. Использование этих кнопок упрощает работу. Кнопки, изображенные на иллюстрациях, могут отличаться от кнопок на конкретном телефоне.

Кнопки с постоянной функцией

CO (Внешняя [CO] линия) : Используется для получения доступа к внешней (CO) линии (или группе внешних (CO) линий) с целью выполнения внешних вызовов или ответа на них. Выбранная линия определяется в соответствии с предварительно запрограммированным для кнопки способом доступа к внешней (СО) линии. Также может быть настроена как функциональная кнопка. SP-PHONE (Спикерфон) : Используется для работы с телефонной трубкой или в режиме громкой связи. AUTO DIAL/STORE (Автоматический набор/Сохранение) : Используется для набора номера из справочника системы/повторного набора сохраненного номера, воспроизведения речевых приветствий (OGM) BV абонента/системы при использовании функции встроенной системы обмена речевыми сообщениями (BV), а также для сохранения изменений в программировании. PAUSE (Пауза) : Используется для вставки паузы при записи телефонного номера. REDIAL (Повторный набор) : Используется для повторного набора последнего набранного номера. MESSAGE (Сообщение) : Используется для индикации ожидающего сообщения или обратного вызова абонента, оставившего это сообщение, а также для воспроизведения речевых сообщений. Эта кнопка имеет светодиодный индикатор на телефонах всех моделей, за исключением моделей серии KX-T7700. В телефонах серии KX-T7700 индикатор сообщения/звонка загорается при оставлении индикации ожидающего сообщения на собственной внутренней линии. INTERCOM (Внутренний вызов) : Используется для выполнения внутренних вызовов или ответа на них. MONITOR (Динамик) : Используется для набора номера в режиме громкой связи и прослушивания вызова. AUTO ANS (Auto Answer)/MUTE (Автоматический ответ/Выключение микрофона) : Используется для автоматического ответа на внутренний вызов в режиме громкой связи или выключения микрофона во время разговора. TRANSFER (Переадресация вызова) : Используется для переадресации вызова другому абоненту. HOLD (Удержание) : Используется для помещения вызова на удержание. FLASH/RECALL (Сигнал "флэш"/Повторный вызов) : Используется для разъединения текущего вызова и выполнения другого вызова при поднятой трубке, либо для посылки сигнала доступа к услугам телефонной сети (EFA) в телефонную компанию или центральную УАТС с целью получения доступа к услугам телефонной сети. CONF (Conference) (Конференц-связь) : Используется для установления 3-сторонней или 5-сторонней конференц-связи. VOICE CALL (Речевой вызов) : Используется для автоматического ответа на внутренний вызов. FWD/DND (Постоянная переадресация вызовов/режим "Не беспокоить") : Используется для установки постоянной переадресации вызовов или режима "Не беспокоить" на внутренней линии. PROGRAM (Программирование) : Используется для перехода в режим программирования и выхода из него. Кнопка навигации : Используется для регулировки уровня громкости громкоговорителя, телефонной трубки и гарнитуры, контрастности дисплея, а также для выбора требуемых элементов. PF (Назначаемая функция) : Располагается в правом ряду кнопок внешних (CO) линий некоторых телефонов или на консоли прямого доступа. Используется для доступа к предварительно запрограммированной функции. Обычно используется как кнопка набора номера одним нажатием. Кнопка громкости : Используется для регулировки уровня громкости громкоговорителя, телефонной трубки и гарнитуры.

Настраиваемые кнопки

Если название кнопки указано в данном Руководстве в круглых скобках, например, "(G-CO)", это означает, что эта кнопка является кнопкой с назначаемой функцией, которая может быть настроена. О настройке кнопок с назначаемой функцией см. раздел "3.1.3 Назначение кнопок".

Настраиваемые кнопки Функция Одиночная линия (S-CO)  Используется для получения доступа к определенной внешней (CO) линии с целью выполнения вызовов или ответа на них. Группа внешних линий (G-CO)  Используется для получения доступа к свободной внешней (CO) линии из определенной группы внешних (CO) линий с целью выполнения вызовов. На эту кнопку поступают входящие вызовы по внешним (CO) линиям из назначенной группы внешних (CO) линий. Прочая CO (O-CO)  Используется для получения доступа к свободной внешней (CO) линии с целью выполнения вызовов. На эту кнопку поступают входящие вызовы по назначенным внешним (CO) линиям, которые не были назначены кнопкам S-CO или G-CO. Прямой доступ к терминалу (DSS)  Используется для вызова внутреннего абонента нажатием одной кнопки. Набор номера одним нажатием  Используется для вызова предварительно запрограммированного абонента или получения доступа к функции нажатием одной кнопки. Сообщение  Используется для оставления индикации ожидающего сообщения или обратного вызова абонента, оставившего это сообщение, а также для воспроизведения речевых сообщений. Сообщение для другого внутреннего абонента  Используется для доступа к сообщениям (за исключением сообщений встроенной системы обмена речевыми сообщениями [BV]), оставленным для другого внутреннего абонента, или речевым сообщениям, сохраненным в почтовом ящике системы речевой почты (VPS) другого внутреннего абонента. FWD/DND (Постоянная переадресация вызовов/режим "Не беспокоить")  Используется для установки постоянной переадресации вызовов или режима "Не беспокоить" на внутренней линии. Сохранение  Используется для сохранения телефонного номера во время разговора с внешним абонентом или при прослушивании тонального сигнала "занято" и последующего повторного набора этого номера. Конференц-связь  Используется для установления 3-сторонней или 5-сторонней конференц-связи. Регистрация/отключение  Используется для регистрации и отключения абонента. Блокирование внутренней линии  Используется для удаленного блокирования или разблокирования другой внутренней линии. Дневной режим  Используется для изменения временного режима на дневной режим. Ночной режим  Используется для изменения временного режима на ночной режим. Режим обеда  Используется для изменения временного режима на режим обеда. Определение идентификатора вызывающего абонента из справочника системы  Используется для отображения вызовов в системной зоне, сохранения информации о входящем вызове во время разговора, а также для просмотра информации о вызывающем абоненте при положенной трубке и выполнения обратного вызова вызывающего абонента. Определение идентификатора вызывающего абонента из справочника абонента  Используется для отображения вызовов в абонентской зоне, сохранения информации о входящем вызове во время разговора, а также для просмотра информации о вызывающем абоненте при положенной трубке и выполнения обратного вызова вызывающего абонента. Выбор идентификатора вызывающего абонента из справочника системы  Используется для просмотра и перемещения по информации о входящем вызове во время разговора, при поступлении вызова или при просмотре информации о вызывающем абоненте, а также для просмотра числа сохраненных вызовов при положенной трубке и уведомления о переполнении журналов вызовов абонентской или системной зоны. Выбор идентификатора вызывающего абонента из справочника абонента  Используется для просмотра и навигации по информации о входящем вызове во время разговора, при входящем вызове или при просмотре информации о вызывающем абоненте, а также для отображения количества зарегистрированных вызовов при положенной трубке и информирования о переполнении журнала вызовов абонентской зоны. Запись разговора  Используется для записи разговора в собственный почтовый ящик. Запись разговора на другую линию  Используется для записи разговора в почтовый ящик заданного внутреннего абонента. Фильтрация вызовов при их поступлении (LCS)  Используется для прослушивания оставляемого в собственном речевом почтовом ящике сообщения и, при необходимости, перехвата данного вызова. Отмена фильтрации вызовов при их поступлении  Используется для прекращения прослушивания оставляемого в собственном речевом почтовом ящике сообщения или для прекращения подачи предупредительного тонального сигнала в защищенном режиме во время оставления сообщения вызывающим абонентом. Переадресация на речевую почту (VM)  Используется для переадресации вызова в почтовый ящик заданного внутреннего абонента.

Последовательность действий

Ниже приведена последовательность действий в процессе эксплуатации системы.

• Если указанный в последовательности действий тип телефона не совпадает с используемым типом, например, если указан только "СТ", а используется ТА, выполнение этой функции на таком телефоне невозможно. • Если выполнение какой-либо функции на данном телефоне возможно несколькими способами, следует выбрать способ в соответствии с собственными требованиями.

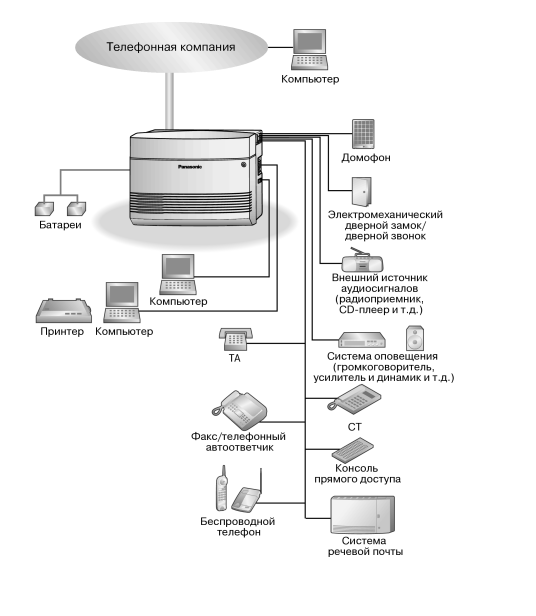

Пример подключения

На рисунке показаны устройства, которые могут быть подключены.
